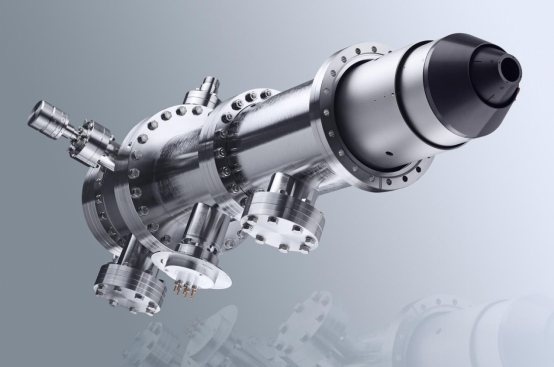

THEMIS 1000—时间飞行光电子显微镜
发布日期: 2020-03-22  浏览次数:
\

产品介绍
  THEMIS 1000/600 是一种飞行时间分析仪,非常适合于具有高重复率的脉冲光源。 当短激光脉冲从样品中激发出一束电子时,电子通过在透镜中的飞行时间不同完成不同能量的确定。 选取合适的动能窗口,可以检测到低于sub-meV超高能量分辨率。

  检测系统是2D-DLD探测器,具有x和y两个方向角分辨数据和240 ps时间分辨率数据(能量维度)。 典型重复频率为5-8 MHz,并且可选择将频率扩展到50-80 MHz。

  THEMIS 1000配有1000 mm长的透镜系统。该透镜系统与PHOIBOS 225相同,安装在DN150CF法兰中。

特点
 ● 平行能量、二维角度检测
 ● 接收角度高达±15°
 ● 具有240 ps时间分辨率的2D DLD检测器
 ● 高达3500 eV的动能
 ● 1000mm(600mm可选)透镜系统

用途
  角分辨光电子能谱(ARPES)是测量单晶样品内部电子能带结构的利器。THEMIS 1000可在单个脉冲内,完成30°接收角、Ax-Ay-Ek三维电子结构的测量。

  适用于各类样品的能带结构测量,例如超导材料、拓扑材料、二维材料等等;

  可与激光、同步辐射等脉冲光源结合,满足不同应用需求;

技术规格

能量分辨率

Energy Resolution

< 0.2 meV (theoretical, 100 ps time resolution)

角度分辨率

Angular Resolution

< 0.1°

动量分辨率

k-Resolution

0.1 Å-1

接收角范围

Acceptance Angle

±15°

空间分辨率

Lateral Resolution

35µm

探测器通道数

Detector Channels

800 x 800 (with Channel Binning)

动能范围

Kinetic Energy Range

0-3500 eV

磁屏蔽

Magnetic Shielding

Double µ-Metal Shielding

能量分析方式

Energy Dispersion

Time-of-flight

测量模式

Measurement Modes

Snapshot Mode, Sweeping Mode, Fixed Energy Mode

探测器通道数

Detector

2D-DLD

电子学绝缘性

Electric Isolation

>7keV

电子学

Electronics

HSA + for THEMIS

工作压力

Working Pressure

10-11 to 10-7 mbar

工作距离

Working Distance

53.3 mm (40mm for THEMIS 600)

安装法兰

Mounting Flange

DN150CF (8" OD)


官网链接以及官网样品资料链接
https://www.specs-group.com/nc/specs/products/detail/themis-1000-2d-dld/
