高灵敏度 / 快速拉曼成像 / 低功率激光照射
高空间分辨率 / 高光谱分辨率

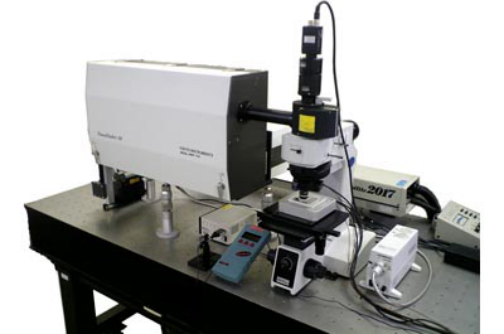

Nanofinder®30是日本首创,世界最初的三维共聚焦显微拉曼光谱分析仪器，能在亚微米到纳米范围内,测量物质化学状态的三维图像。它由共聚焦激光显微镜、压电陶瓷平台(或电动扫描器)和成像光谱仪组成。并能自选原子力显微镜AFM和近场表面增强拉曼测定的功能。
该系统综合了激光器和光谱分析系统的长处,坚固耐用的复合设计,卓越的仪器安定性,是纳米技术测定装置中的杰出产品。先后获得日本纳米技术2004大奖
“评价和测量部门奖”和日本第16届中小企业优秀技术和新产品奖
“优良奖”。
特点
● 亚微米级分辨率和三维成像,分析物质的化学结合状态
空间分辨率200nm(三维共聚焦模式),50nm(二维TERS模式)
● 同时测量光谱图像(拉曼 / 萤光 / 光致发光PL)、共聚焦显微镜图像、
扫描探针显微镜图像(AFM/STM)和近场表面增强拉曼图像(SERS)
● 高速度 / 高灵敏度地测量样品(灵敏度:与原来之比10倍以上)
● 不需要样品预处理,大气中直接进行非破坏测量
● 全自动马达传动系统的测量,操作简单
用途
● 半导体•电子材料(异状物,应力,化学组成,物理结构)
● 薄膜•保护膜(DLC,涂料,粘剂)•界面层,液晶内部构造
● 结晶体(单壁碳纳米管,纳米晶体)
● 光波导回路,玻璃,光学结晶等的折射率变化
● 生物学(DNA, 蛋白质, 细胞 组织等)
● 其他等
技术规格
● 正置式或倒置式显微镜,监视相机
● 光学单元可自选(对应不同谱波长段),VIS-NIR型或UV-VIS-NIR型
● 成像光谱仪(f=52cm,4个光栅)
● 压电陶瓷平台(100×100×30μm)(自选项)
● 电镜扫描头(XY:100×100μm)(自选项)
● 步进马达平台(自选项)
● 制冷式光探测器CCD
● 激发激光器最大三个(可自选)
● 测量解析PC,LCD显示器
● Nanofinder专用软件
● 追加功能:
激光共聚焦显微镜,原子力显微镜,
荧光寿命成像显微镜,低温恒温器,
温调平台,电化学电解槽,
拉曼光谱数据库搜索软件
